重要技术参数

cs1容量：160-16000kVA
cs2电压：35kV 及以下
cs3调压领域：无励磁调压 士5%、土2x2.5%或其它有载调压 士4x2.5%、士3x2.5% 或其它
cs4相数：3 相
cs5频率：50Hz或 60Hz
cs6联 结 组：Dyn11、Yyn0、Yd11、YNd11 或其它
cs7绝缘等级：F级或H级
cs8绝缘水平：1kV级 AC3、6kV级 LI60AC20、10kV级 LI75AC35、20kV级 LI125AC50、35kV级L170AC70
cs9冷却方式：自冷(AN)、自冷(AN)/风冷(AF)或其它
cs10防护等级：IP00、IP20、IP23、IP24、IP30 或其它
cs11正常使用前提：海拔不超过 1000m 环境气温不高于 40°C最低气温户内不低于一5°C、户表不低于-30°C

产品特点

  • 安全、难燃防火、低噪声、无传染,可装置在负荷中心的节能环保型产品 。气象 C2、环境 E2 和防火 F1 等级的靠得住性产品 。
  • 高、低压全箔式结构线圈，抗雷电冲击和短路能力强，运行靠得住性高 。
  • 高、低压全环氧树脂真空浇注结构线圈，部门放电量幼，均可设风路(专利技术)，防潮和散热机能好，可在100% 相对湿度和 -25°C下投入正常运行，风冷时容量提高25~40% 。
  • 装置和守护轻便，运行损耗低，综合运行成本低 。
  • 建设抗电、磁场滋扰的温度显示和节造系统，可附推算机接口，实现远程节造和监测，为变压器安全运行提供保险 。
  • 可配防护表壳和衔接母排，合适户内或户表使用;户内组装式结构表壳可不受装置地址门框限度，衔接母排可与开关柜母排直接拼接，合用性强 。
td

产品参数

10 kV级三相树脂绝缘干式电力变压器技术参数和表形尺寸

相数 3 相
频率 50Hz
使用前提 正常使用前提
高压 10(11、10.5、6.3、6.0)kV
高压分接领域 士5% 或 士2x2.5%
低压 0.4kV
联结组标号 Dyn11 或Yyn0
调压方式 无励磁调压
绝缘等级 F或H
高、低压线圈真空环氧树脂浇注
byq

10kV级三相树脂绝缘干式电力变压器表形尺寸和接线端子图

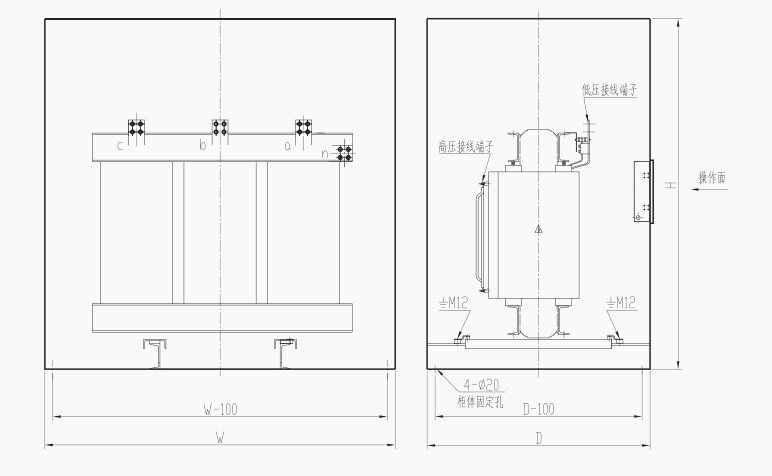

SCB系列10kV,20kV及35kV级变压器柜表型尺寸图

byqg
