产品特点
- 户内通用的安全靠得住型开关设备
- 建设最新的固封极柱式SecoVac VB2 Plus真空断路器
- 留有足够空间的电缆室 ，便于电缆衔接
- 内部燃弧等级达到AFLR ，最高40kA/1s ，50kA/0.5s
- 试验同时切合 GB和 IEC尺度
- 齐全的联锁系统 ，预防不正确操作 ，提高了安全性
- 12kV及以下抗震水平达到AG5 ，24kV达到AG3
- 户内互换金属封关开关设备 ，用于各类变、配电站紧凑型设计的空断气缘开关设备
最高质量尺度
凭据GB/T3906 ，IEC62271-200尺度 ，SecoGearP/V系列通过了国度权威试验机构的型式试验 。凭据GB/T1984 ，IEC62271-100尺度 ，SecoVac系列真空断路器同样通过了国度权威试验机构的型式试验 。P/V系列产品中建设了该系列的断路器 。选取最高质量尺度的先进技术和造作工艺;游艇会官网yth206工程师集成了主题技术 。结合断路器、机造设计、真空电弧节造技术、绝缘技术以及电场节造和分析技术 ，创造出了高靠得住性的紧凑型系统 。SecoGearP/V系列选取了目前最佳的中压技术 。SecoGearP/V-12 额定电压为 3.6/7.2/12kV ，额定电流从 630A 到5000A(4000A及以上时要求强造风冷) ， SecoGearP/V-24额定电流从630A到3150A(3150A时要求强造风冷) 。
所有SecoGear 开关设备都建设了有关规格的 SecoVac VB2 Plus 真空断路器 。
-
IP等级
IP防护等级暗示 SecoGearP/V 系列的固体和液体防渗入能力 ，防护等级用 IP 前缀加两个字符暗示 。表壳防护等级为IP4X ，柜内分歧隔室间的防护等级为IP2X 。
-
环境温度高
利用于船舶的电气设备的使用前提远比通常陆地上的严格 。温度是其中很重要的一个成分 ，因而装运登记条例要求开关设备可能在较高的环境温度(40°C或更高)下工作 。如环境温度超过40°C ，请与本地销售工程师联系 。
-
组装高效节能
SecoGear 系列的出产环境高效节能 。设计过程和所用的资料尺度 ，无需特殊的处置或造作过程 ，从而降低了开关设备造作和组装过程中的能耗 。
-
资料使用高效
除能源以表,我们也关注组装过程中资料使用的效能 。例如 ，铝锌钢板的切割选取高级套料工具 ，产生的废料至少 。其他产品组件的设计和造作也遵循类似的准则 。
-
现场查抄服务次数最低
SecoGear 系列的性命周期长达20年;但在整个性命周期中 ，守护亏损的能源却最低 。得益于其绿色绝缘和开关技术 ，在性命周期中也没有有害SF6 气体泄漏的危险,无需额表的 SF6气体压力查抄守护 。
-
资料再利用或循环
SecoGear和 SecoVac 系列使用的所有资料都能再利用 ，对环境也没有不良影响 。这充分体现了我们在产品设计和出产中承担的社会责任 。
-
运行过程中能源损失最低
SecoGear 系统中的搭接面或转换点的数量绝对是至少的 。这降低了潜在“热点”的数量 ，降低了触头表表额表的能源损失 。
机能与参数
-
低压室
低压室由带接地系统的金属隔板组成 ，留有足够的空间搁置节造和；ど璞 。每一开关都装有一条齐全隔离的二次节造线通路;形成一条陆续的、沿着整个开关设备的低压线通路 。
-
母线室
母线室由带接地系统的金属隔板组成 。母线整段均可作绝缘处置 ，SecoGearP/V-12通过等级高达5000A ，50kA/4s 的型式试验 。SecoGearP/V-24 通过3150A ，31.5kA/4s的型式试验 。
-
真空断路器室
断路器室由已接地的金属隔板组成 ，室内带有单独的压力开释通路 。该室提供了安全联锁机构 ，保障真空断路器操作的安全性和靠得住性 。在断路器室门关关的情况下 ，可用面板上的按钮进行操作 。断路器与电缆室门有机械联锁 ，因而有当断路器分闸并移至试验地位(同时接地开关合闸状态)时能力打开电缆室门 。
-
机构活门
当断路器位于试验地位时 ，活门会自动关关 ，预防与静触头的接触 。当断路器在工作地位时 ，活门自动打开
-
接地开关
能够从开关柜的正面操作接地开关 。接地开关与断路器手车互有机械联锁 ，只有当断路器在试验地位时 ，能力操作接地开关 。同时,接地开关和电缆室有机械连锁保障安全 。
-
电流互感器
电流互感器的一次元件被齐全封关在环氧树脂内 ，预防污秽物水汽的进入 ，防护机能卓越 。该互感器可配置一个或多个独立绕组 ，满足丈量、计量和；さ姆制绫匾 。
-
电缆室
电缆室下部装有支持电缆的支架 。也提供了电缆夹以便固定电缆 。此表 ，金属底板是可分离的 。
-
接地铜排
位于电缆室的底部 。通过了相应的接地回路动热不变试验 。

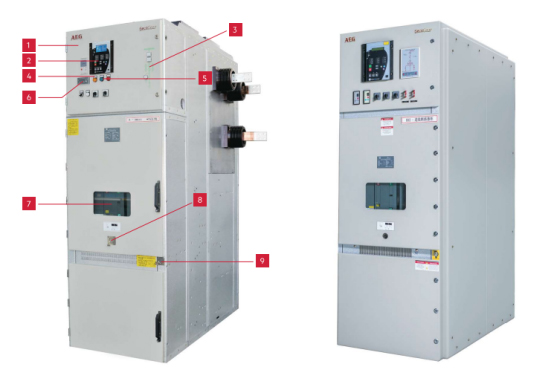

- 01 低压节造和防护室
面板带有全数节造开关和批示灯 ，视图清澈 ，操作轻便 。
- 02 继电；
能够凭据用户的要求装置各品牌的继电； 。
- 03 仿照图
电路仿照图 ，清澈显示工作状态 。
- 04 断路器地位批示灯
断路器地位批示灯能显示其所处的工作试验地位 。
- 05 电气操作 ，带有断路器状态批示灯
断路器分闸/合闸状态批示灯 。
- 06 电压检测系统
凭据IEC61243-5 尺度 ，开关柜都能可选建设的尺度三相电压检测系统以检测电压 。
- 07 可视窗口
断路器室门的可视窗口 ，便于目视查抄断路器的地位:(1)断路器的状态(2)弹簧储能机构的状态
- 08 断路器手车操作孔
断路器摇进/摇出操作孔 。
- 09 接地开关操作孔
接地开关分闸/合闸,断路器分闸/合闸指令开关,可选 LED 灯 ，批示弹簧储能机构的“储能”状态 。
技术参数
| 额定电压 | kv | 3.6 | 12 | 24 |
| 额定工频耐受电压(1min) | kv | 25 | 42 | 65 |
| 额定雷电冲击耐受电压(1.2/504s) | kv | 40 | 75 | 65 |
| 额定频率 | HZ | 50 | 65 | |
| 额定电流(主母线) | A | 630/125011600/2000/2500/3150/4000*5000* | 6301250/1600/2000/2500/3150* | |
| 额定短时耐受电流(有效值4秒) | kA | 25/315/40/5025/315 | 25/315 | |
| 额定峰值耐受电流 | kA | 63/80/100(125*N125(135*)IPGX | IPGX | |
| IP 防护等级 | 表壳 | IPGX | IPGX | |
| 内部燃弧等级 | G0kAs(50kA/05) | 315kA/1s | ||
